切削機械加工

Cutting machining

HOME > 事業案内 > 切削機械加工

― 作りたい部品、必要数を短納期で ―

切削加工は、試作品や、多品種少量生産に適した工法です。
長年の切削加工技術の構築から自動車、半導体、航空機、医療などあらゆる業界の品質要求に柔軟に対応しながら、QCDの総合力でお客様に満足いただけるよう努力しております。

微細形状加工機

ロボットによる自動旋削加工

― 工法と材料―

●内製工法

機械/マシニング(2軸、3軸、4軸、5軸)、微細形状、旋削、複合旋削、自動旋盤、鏡面、研磨、ガンドリル、ギア、薄板切断
手作り/接着、溶着、透明仕上げ、塗装、組立、成形品追加工、改造

●切削材料

汎用プラスチック、高機能プラスチック、アルミ、ステンレス、ゴム、次世代材料(軽量・硬化・環境低減)

― 生産設備―

●マシニングセンタ

樹脂切削・加工におけるメインマシンです。2軸3軸4軸5軸など、3Dデータをそのまま使用し、より複雑で精密な加工を実現します。自動車試作部品、レース部品、航空機、半導体制御装置部品などを生産しています。

●NC旋盤(複合加工機、自動旋盤)

丸棒サイズ、小(φ20以下)中(φ50前後)大(φ200以上)に対応できる設備をそろえています。熟練された工具研削技術から、美しい旋削面粗、薄肉長穴円筒、球鏡面、ネジ(メートル、管用、ユニファイ、多条)、ローレットなど様々な形状ができます。透明可視化、塗装ロボット用鏡面部品、軸受、CMPリテーナーリング、シールリングなどを生産します。

― 加工品事例―

●ABS黒/一体切削加工

W:250×D:80×H:60mm

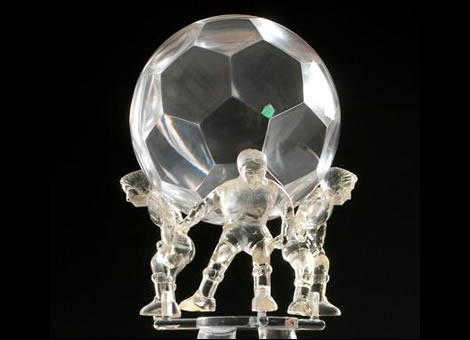

●アクリル・ボール/切削&接着サッカー選手/透明注型

φ100×H:100mm

●POM白/一体切削加工

W:100×D:30×H:40mm

●アクリル/一体切削加工

Φ35×H:50mm

●アクリル&POM黒

Φ50×H:150mm

●アクリル/一体切削加工

W:100×D:170×H:50mm

●PTFE/一体切削加工

W:250×D:30×H:30mm

●アクリル/マイクロ流体チップ

W:75×D:25×H:1.0mm

●PP(G)/溶接

●POM白黒、PTFE/鏡面研磨

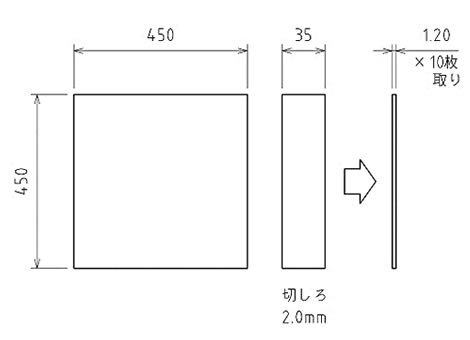

●材料スライスカット

材料外寸300mm以上の丸棒や角材から、特殊加工で幅1.2~2.0mmにスライスカットができます。薄く大きく材料取りをしたいニーズがある場合に有効です。

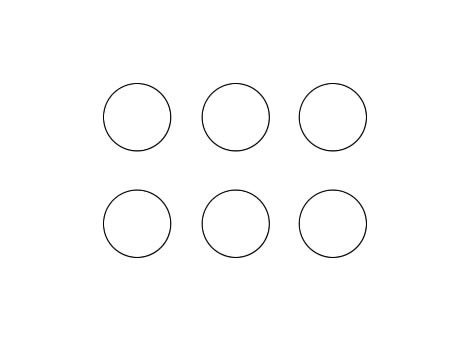

●PI・ポリミイド/微細穴加工

W:50×D:50×H:1.0mm φ0.05貫通×632穴

●PC ・ ポリカーボネート/微細穴加工

穴径φ0.05mm、穴ピッチ0.06mm、深さ1.0mm、169穴貫通m

| 切削機械加工

精密切削加工を中心とし、プラスチック加工全般に幅広く対応しています。少量多品種の小ロット生産、試作品の短納期、一個からの製造を行います。

|RP造形

三次元CADデータからダイレクトに試作品を作ります。粉末・熱溶解・光造形と、異なる造形法から、要望に応じたRPモデルを製造いたします。

|治工具設計

半導体、液晶デバイス向け、自動車組立ライン、ハーネス導通検査治具等、樹脂、アルミ、ステンレス、チタン等を含めた部品・治具を設計製作しています。

| 品質への取組み

加工された試作品を、最終的に測定機等により検査を行います。当社では豊富な機器設備を備えており、様々な検査・測定を行うことができます。
